變速器試驗臺架用于測試傳動部件，包括齒輪箱，傳動軸，差速器和變速驅動橋等試驗臺。根據需要，有非循環或循環功率試驗臺。循環功率試驗臺包括在機械（雙聯再循環轉矩）和電力再循環的情況下，都可以進行測試。

設備描述：

變速器試驗臺門為路況下車輛耐久性試驗門設計的。該設備使用兩個相同的變速箱的再循環轉矩樣式，個座位測試箱和從動箱。設備有三個齒輪箱，其中兩個有兩個軸另個有三個軸。其中個軸是固定軸。個伺服控制液壓油缸安裝在個轉矩臂。提供轉矩的傳動系由旋轉這個盒子的耳軸。扭矩變化可以根據需要傳動。

個150kw的可控硅直流電機的旋轉傳動。通常情況下，循環功率400kw，變頻器的輸入速度高達3000rpm。

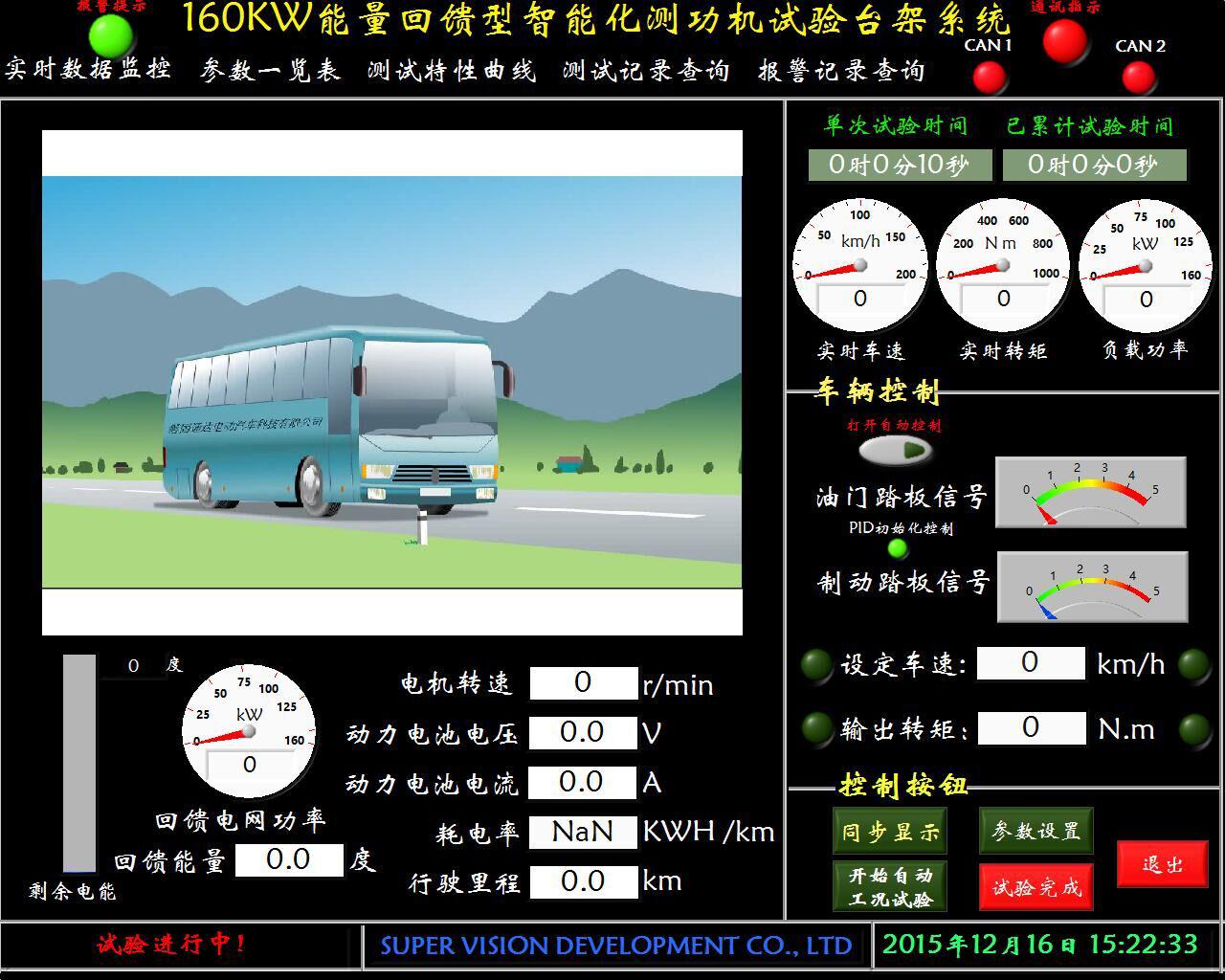

該裝置是由個標準COMPEND2000計算機控制和數據采集系統提供自動測試順序控制，報警監控和數據采集。
